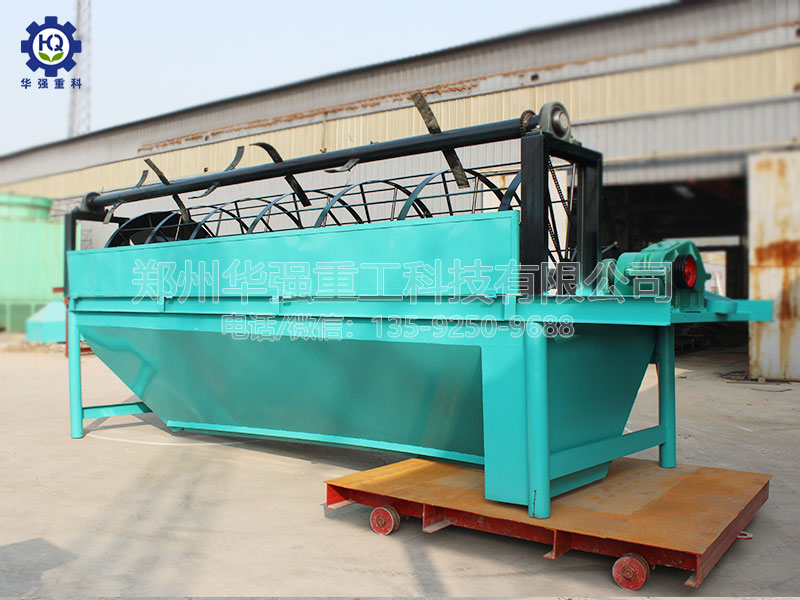

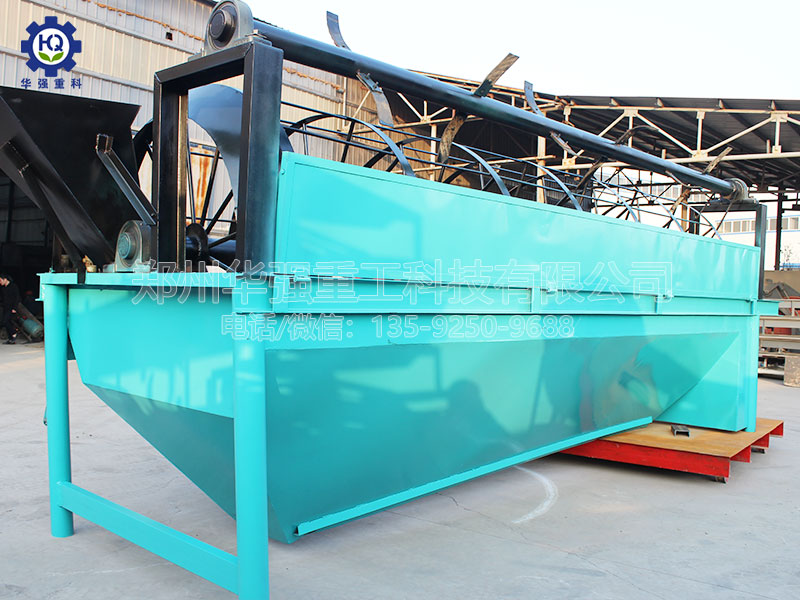

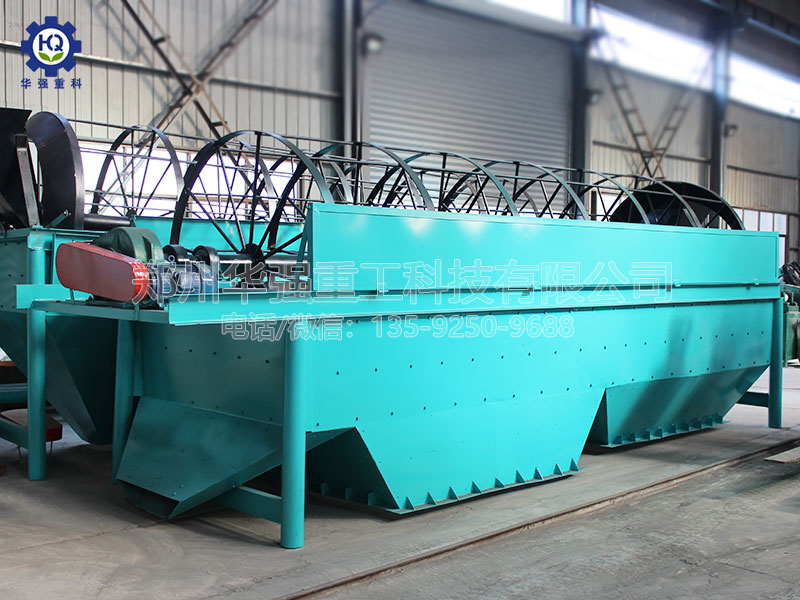

滚筒筛分机
产品介绍
该系列滚筒式筛分机是复混肥生产中常用设备，其主要用于成品与返料的分离，也可实现产品的分级，使成品均匀分类，该机采用了组合式筛网，便于维修与更换，其结构简单、操作方便、运转平稳，是复混肥生产中的理想设备。
结构简述
该机可分为三大部分：
1.机架部分：该机机架均采用优碳钢板、槽钢焊接而成，并通过了严格的产品合格认证和特定的工艺要求，已达到本机所使用的目的；
2.传动筛分部分：该部分均采用组合式筛网，其由传动轮通过联轴器传至主轴，该筛网安装与焊接在主轴的滚笼上。物料从进料端进入，在滚笼不断回转、分级，从下方出料口均匀流出，其有效地将成品与返料分离，从而提高工作效率；
3.传动联接部分：电动机带动皮带轮、三角带、减速机传动，使主轴旋转工作，其中传动减速机与主机工作部分，均采用轴销式联接器相齿合传递驱动，方便组装与维修。
技术参数
| 规 格 | 筒 体 | 转速 (r/min) |
倾角 (°) |
功率 (kw) |
生产能力 (t/h) |
外型尺寸 | 重量 (t) |
|
| 直径 (mm) |
长度 (mm) |
长×宽×高 L× W ×H(mm) |
||||||
| GS1.0×3.0 | 1000 | 3000 | 22 | 2-2.5 | 2.2 | 1-3 | 3.5×1.3×2.2 | 1.5 |
| GS1.2×4.0 | 1200 | 4000 | 16 | 2-2.5 | 4 | 2-4 | 5.2×1.5×2.4 | 2.3 |
| GS1.2×4.5 | 1200 | 4500 | 17 | 2-2.5 | 4 | 3-5 | 5.7×1.5×2.4 | 2.5 |
| GS1.5×5.0 | 1500 | 5000 | 14 | 2-2.5 | 5.5 | 5-10 | 6.5×1.8×3.0 | 3.8 |
| GS1.6×6.0 | 1600 | 6000 | 12 | 2-2.5 | 7.5 | 6-12 | 7.5×1.9×3.1 | 4.7 |
| GS1.8×6.0 | 1800 | 6500 | 11.5 | 2-2.5 | 11 | 8-20 | 7.6×2.2×3.2 | 6 |
