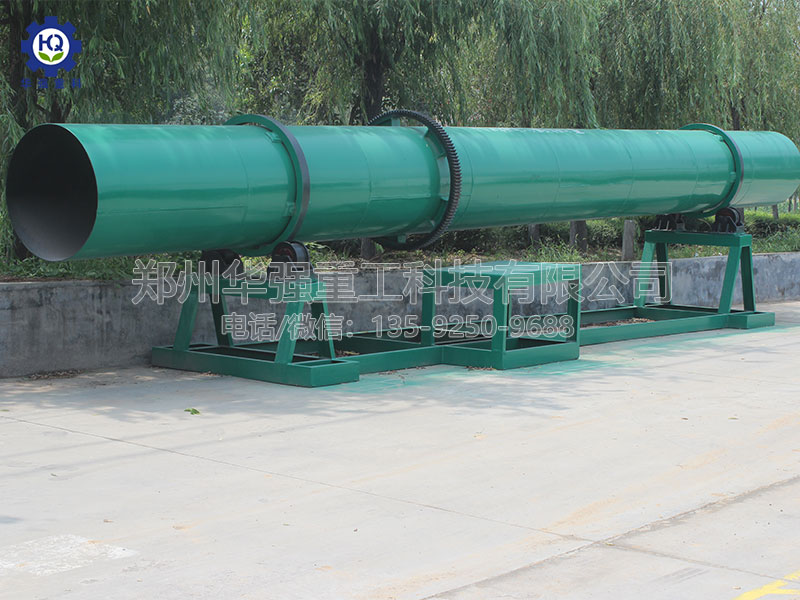

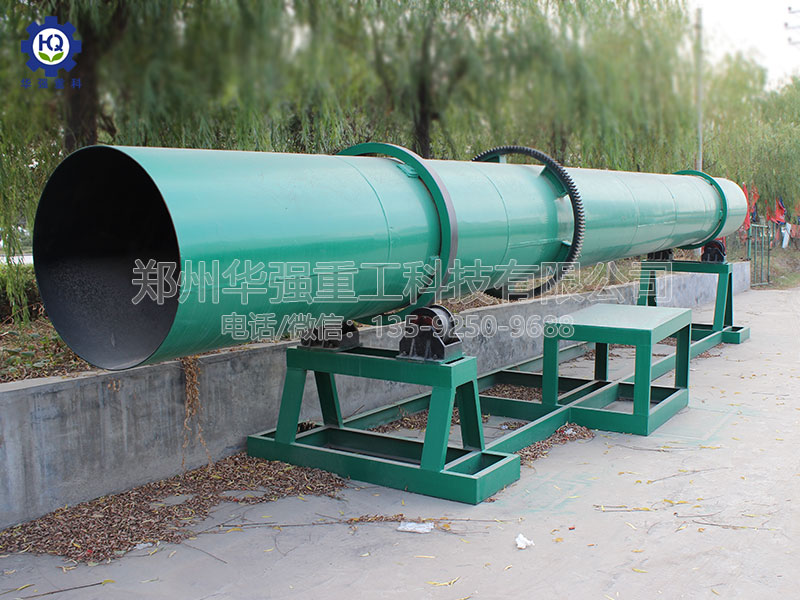

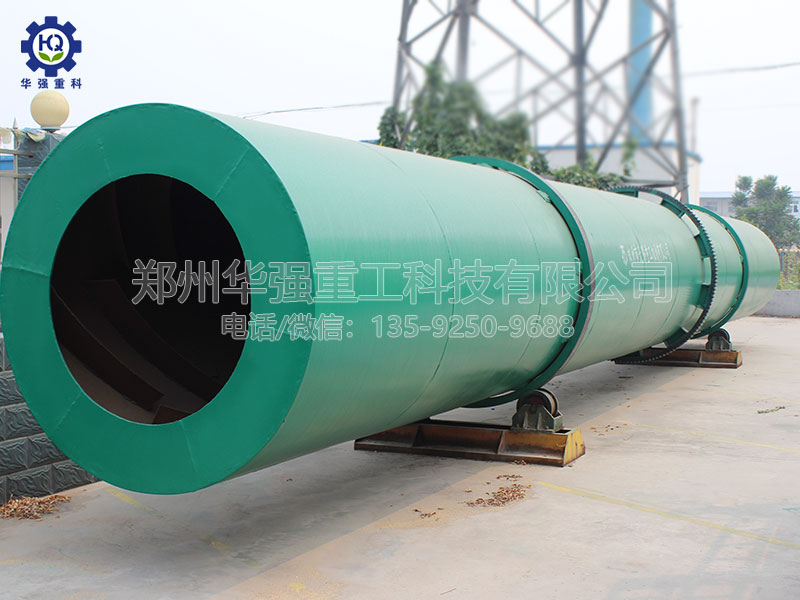

滚筒烘干机
产品介绍
混肥烘干设备,该产品遍及国内各地。该机主要用于复混肥生产烘干肥料的温度和粒度,其特点如下:
1.投资小、回报快、经济效益好、性能可靠;
2.动力小、无三废排放、操作稳定、维修方便,流程布局合理,技术先进,生产成本低。
3.扬料板分布及角度设计外观,性能可靠,因而热能利用率高,干燥均匀,清理物料次数少。
该系列转筒干燥机得到了认可居国内当先水平,填补了国内空白,是我国环境适用技术推广项目。
工作原理
该系列转筒干燥机其工作原理是:由主电动机驱动皮带和皮带轮,通过减速机传动给主动轴,通过安装在主动轴上的对开式齿轮与固定在机体上的大齿圈相齿合,相向工作。物料从进料端加入,经筒体内部。热风炉(与该机配套使用)所产生热风经风机的吃力下进入筒体内部。筒体内部上安装的扬料板不断将物料翻起,从而达到干燥均匀的目的。烘干后的物料从出料口流出。随着电动机的不断旋转,物料的不断进入方能实现大批量生产(注:该机于冷却机配合使用,由于烘干后的颗粒温度高,不利于储存,须冷却后方可储存)。
结构概述
整机可分为五大部分:
1.托架部分:整个机体转动部分都由托架支撑,受力较大。因此该机托轮架部分均采用中碳钢板、槽钢焊接而成,并通过了严格的质量控制和特殊的工艺要求,已达到本机所使用的目的。除此外更重要的是固定在架子上的托轮,因考虑到其与机体滚带会产生较大摩擦,我厂特意选用高品质防腐、耐磨材料,大大提高了本机的使用寿命,托轮架也采用铸造一体技术。另在托轮架四角设有吊装钩,便于装卸运输。
2.传动部分:整台干燥机传动部分是优为重要的整个机体的工作都有此而行。传动架均采用高品质槽钢焊接而成,并通过了严格的质量要求。安装在传动架上的主电动机和减速机均选用ISO产品,质量可靠。电动机带动皮带轮、三角带、减速机传动给主轴,使机体工作,其中传动减速机于主轴工作部分,采用尼龙注销联接器相咬合传递驱动。
3.大齿圈:固定在机体上,与传动小齿轮相齿合,相向带动机体工作,其采用高科技耐磨材料,使本机使用寿命更长。
4.滚带:固定于机体两侧,以支撑整个机体。
5.机体部分:整台干燥机中重要的就是机体部分,其采用高品质中碳钢板焊接而成,内置扬料板采用高品质耐磨材料,分布及角度设计合理,并通过严格的质量控制和特定的工艺要求,以达到本机所使用的目的。
技术参数
型号
筒体 Barrel
生产能力(t/h)
进气温度(℃)
电 动 机
内径
(mm)
长度
(mm)
倾角
(°)
转速
(r/min)
型号
功率
(kw)
ZG08800
800
8000
2-5
8
1-1.5
<700
Y140M-2
5.5
ZG10100
100
10000
2-5
7
1.5-2
<700
Y160M-2
5.5
ZG12120
1200
12000
2-5
7
2-2.5
<700
Y160M-4
7.5
ZG15120
1500
12000
2-5
6
4-6
<700
Y180M-6
11
ZG15150
1500
15000
2-5
6
5-7
<700
Y180L-6
15
ZG18150
1800
15000
2-5
5
7-10
<700
Y200L1-6
18.5
ZG20200
2000
20000
2-5
3.9
8-14
<700
Y200L2-6
22
ZG22220
2200
22000
2-5
3.2
12-16
<700
Y250M-6
37
